Vilka internationella standarder gäller för X-ringar? En detaljerad förklaring av vanliga dimensionella standardsystem

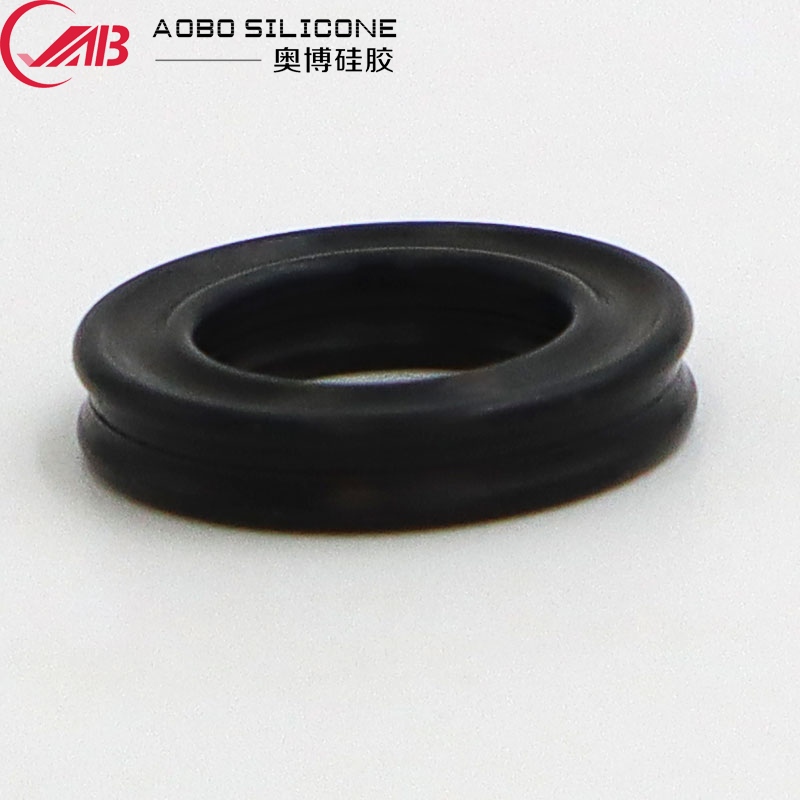

I dynamiska tätningsscenarier som hydrauliska och pneumatiska system, entreprenadmaskiner och verktygsmaskiner,X-ringar(även kallade quad-ringar) ersätter gradvis traditionella O-ringar för praktisk tillämpning, tack vare fördelarna med deras fyrläppsstruktur: låg friktion, rullmotstånd och stabil tätningsprestanda. Under urvalsprocessen är att förtydliga motsvarande dimensionella standardsystem en central förutsättning för att garantera tätningskompatibilitet och långsiktig tillförlitlighet.

För närvarande finns det ingen oberoende nationell standard specifikt för X-ringar i Kina. I branschen är det vanligt att referera till det dimensionella systemet som specificeras i GB/T 3452.1Hydraulvätskekraft — O-ringar — Del 1: Dimensionsserier och toleranser, och gör anpassningar i kombination med de strukturella designspecifikationerna för fram- och återgående tätningar i GB/T 10708-serien. Eftersom X-ringar har ett korsformat tvärsnitt är deras kärndimensioner inklusive innerdiameter och tvärsnittsdiameter utbytbara med O-ringar med samma specifikation. Endast parametrar såsom kompressionsförhållande och spårbredd i spårdesign behöver justeras separat baserat på egenskaperna hos fyrläppsstrukturen.

Det mest använda systemet i världen är den amerikanska standarden AS568A. X-ringsdimensioner från de allra flesta tätningstillverkare matchar strikt O-ringens dimensionssekvens i denna standard, vilket möjliggör produktval direkt via AS568-specifikationskoder. Dessutom antas den internationella metriska standarden ISO 3601 också av stora globala tillverkare, vilket gör den lämplig för att matcha exportutrustning och europeiska hydraulsystem. For supporting Japanese equipment, dimensions corresponding to the JIS B2401 standard are mostly referenced.

Att tydligt förstå systemskillnaderna mellan X-ringsstandarder kan effektivt undvika valfelmatchningar och avsevärt förbättra utbytbarheten mellan olika märken av tätningar. The core differences between various standards lie in dimensional units, tolerance grades and specification sequences. Den amerikanska standarden använder tum som grundenhet, medan ISO och kinesiska nationella standarder antar metriska millimeter. Enhetskonvertering bör noteras vid valet för att förhindra tätningsfel orsakade av dimensionsavvikelser. Att rimligt matcha X-ringsstandarder med faktiska arbetsförhållanden är nyckeln till att minska kostnaderna för utrustningens underhåll och förlänga tätningens livslängd.
