Varför ger X-ringar bättre tätningsprestanda än o-ringar?

Vid val av industriell tätningskomponent,O-ringarär de mest använda grundläggande tätningselementen, med en enkel struktur och låg kostnad som passar de flesta lätta applikationer. Men i scenarier med högtrycks-fram- och återgående rörelse och stora tryckfluktuationer ger X-ringar avsevärt bättre tätningsstabilitet och hållbarhet, vilket är en vanlig fråga som ställs av många ingenjörer och inköpsproffs.

Jämförelsedimension	X-ring	O-ring
Tvärsnittsstruktur	Tvärformat tvärsnitt med 4 tätningsläppar	Cirkulärt tvärsnitt med en enda tätningsyta
Initial tätningsförmåga	Ger tillförlitlig tätning vid lågt tryck, kräver endast en liten mängd förkomprimering	Svag lågtrycksförseglingsprestanda; stor förkomprimering krävs för att säkerställa ytans passform
Högtrycksanpassningsförmåga	Har en självförstärkande tryckeffekt --- ju högre tryck, desto tätare tätning	Tvärsnittet extruderas lätt in i spårets spelrum under högt tryck, vilket orsakar skjuvskador
Torsionsmotstånd	Symmetrisk struktur med jämn spänningsfördelning; inte benägen att vrida sig under fram- och återgående rörelse	Cirkulärt tvärsnitt är utsatt för vridning och snedställning, vilket påskyndar slitaget
Driftfriktionsmotstånd	Flera läppar sprider kontakttrycket, vilket resulterar i lägre och stabilare friktionsmotstånd	Full yta-kontakt genererar hög friktion och högt motstånd under fram- och återgående drift

När det gäller tätningsprincipen har O-ringar ett cirkulärt tvärsnitt och passar mot tätningsytor genom den elasticitet som genereras av tvärsnittskompression. Under lågtrycksförhållanden leder otillräckligt kontakttryck ofta till mikroläckage. I högtrycksmiljöer pressas tvärsnittet lätt in i spårets spelrum, vilket orsakar vrid- och skjuvskador. Under fram- och återgående rörelser slits de snabbt och deras tätningsprestanda försämras snabbt under livslängden.

Jämförelsedimension	X-ring	O-ring
Rekommenderat arbetstryck	Fram- och återgående förhållanden med medelhögt tryck (0–40 MPa)	Statisk lågtryckstätning / låghastighets lätt belastning (0–10 MPa)
Tillämpliga rörelsetyper	Fram- och återgående rörelse, oscillerande rörelse, kortslagsrotation	Statisk tätning, låghastighets kortslags fram- och återgående rörelse
Genomsnittlig livslängd	Cirka 1,5–2 gånger så stor som O-ringar under identiska arbetsförhållanden	Snabbt slitage och kort livslängd under konventionella fram- och återgående förhållanden
Underhålls- och bytesfrekvens	Lång ersättningscykel med färre utrustningsavbrott	Frekventa byten, vilket leder till höga kostnader för stilleståndstid för utrustning
Hel livscykelkostnad	Något högre enhetsinköpspris, men lägre total drift- och underhållskostnad	Låg enhetskostnad, men hög totalkostnad på grund av frekventa byten

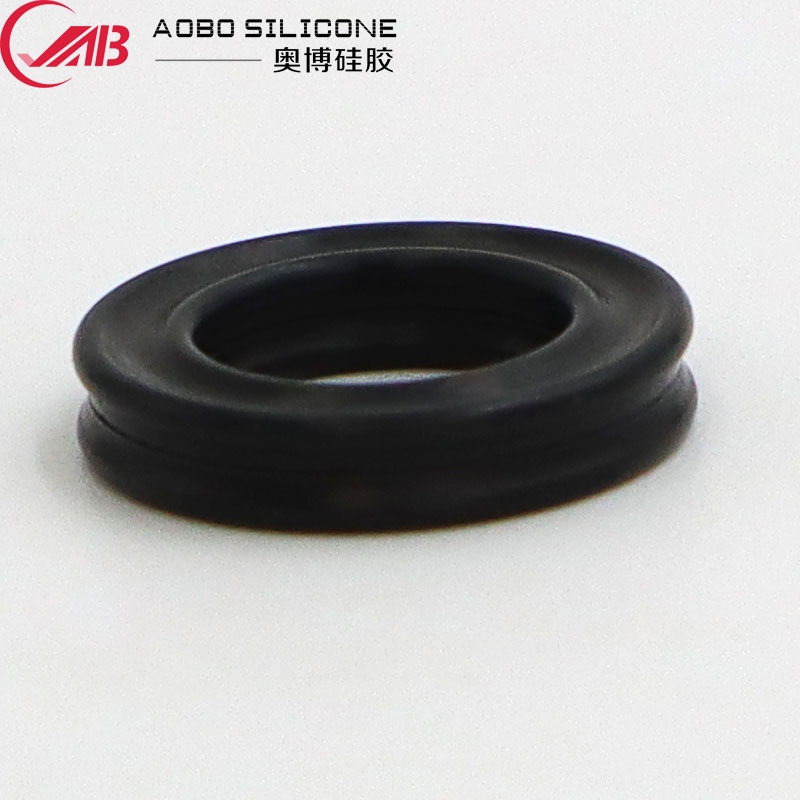

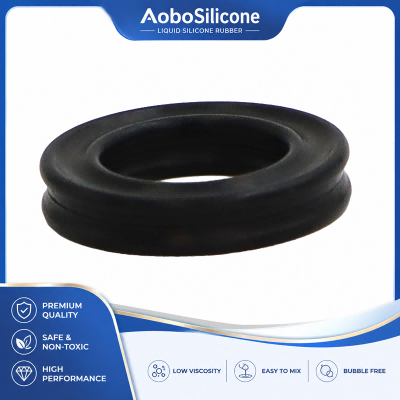

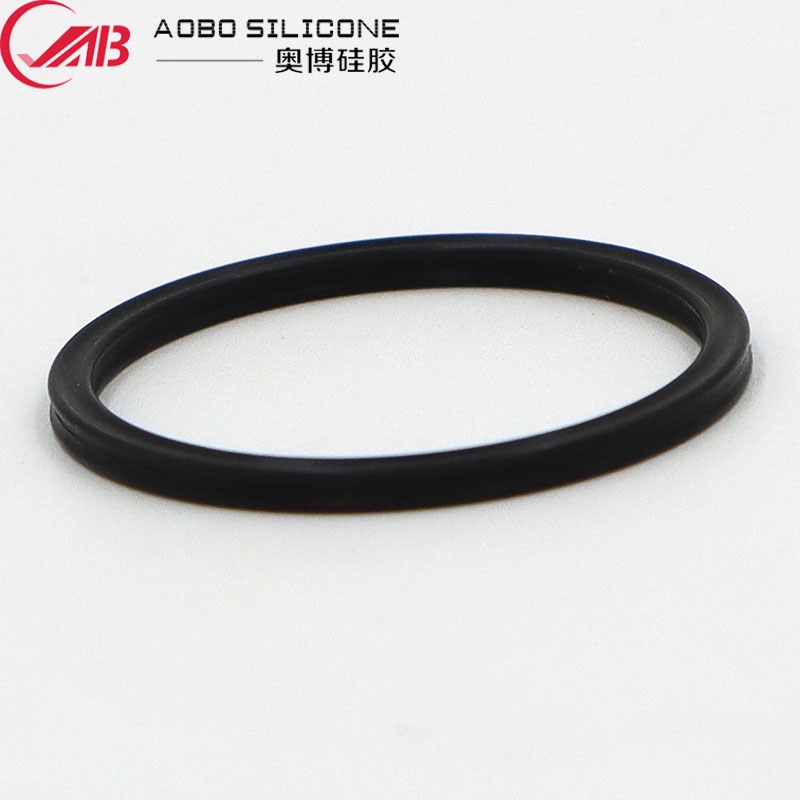

Den unika korsformade tvärsnittsdesignen är kärnan i detta tätningselements överlägsna prestanda. X-ringarnas struktur med fyra tätningsläppar möjliggör jämnare tryckfördelning över kontaktytan, vilket skapar tillförlitlig initial tätning även vid lågt tryck utan överdriven förkomprimering, samtidigt som det minskar utrustningens startfriktionsmotstånd och driftenergiförbrukning.

När arbetstrycket stiger verkar vätsketrycket på tätningsläpparna, trycker dem tätare mot spårets innervägg och skapar en självaktiverande tätningseffekt --- ju högre tryck, desto fastare läppkontakt och desto bättre tätningsprestanda. Den symmetriska tvärsnittsstrukturen minskar också avsevärt risken för vridning under installationen. Med jämn spänningsfördelning under fram- och återgående rörelser och jämnt slitage överträffar deras livslängd avsevärt vanliga O-ringar.

För utrustning som fungerar under lång tid under högt tryck fram- och återgående förhållanden är X-ringar en mer kostnadseffektiv tätningslösning som effektivt minskar läckagefel och sänker utrustningens drift, underhåll och kostnaderna för utbyte av komponenter.
